JS雙組份聚合物彈性防水乳膠
產(chǎn)品簡介
JS雙組份聚合物彈性防水乳膠（JS復(fù)合防水涂料）是一種特殊的高分子彈性涂膜。以聚合物乳液加入添加劑制成的液料和以水泥為主要成分的粉料的雙組份，按規(guī)定比例混合攪拌均勻，涂刷在基層上固化后形成的防水層。
產(chǎn)品特點(diǎn)
① 可濕面施工,以水為分散介質(zhì)，無毒、無味、不污染環(huán)境，屬環(huán)保產(chǎn)品；
② 冷施工，可以用刷、滾、噴、刮等方式進(jìn)行涂布；
③ 具有良好的耐老化、延伸性、彈性、粘結(jié)性和成膜性；
④ 防水層為封閉體系，整體防水效果好，特別適用于異型結(jié)構(gòu)基層的施工。
適用范圍
屋頂、地下室、建筑物內(nèi)外墻，浴池、衛(wèi)生間、水塔、凈化池的表面防水處理。室內(nèi)游泳池、儲(chǔ)水池、農(nóng)用水渠。地下隧道、各種土木工程。用于蓄水池、貯藏罐、水電站、大壩、工業(yè)儲(chǔ)備基坑、電纜溝等對(duì)抗?jié)B要求較高且有一定靜水壓力的防水工程等活動(dòng)量較小的基層。
執(zhí)行標(biāo)準(zhǔn)
聚合物水泥防水涂料GB/T23445-2009
序號(hào) | 項(xiàng)目 | 物理性能指標(biāo) | |||
Ⅱ | |||||
1 | 固體含量（%）≥ | 70 | |||
2 | 拉伸強(qiáng)度 | 無處理（MPa）≥ | 1.8 | ||
3 | 斷裂延伸率 | 無處理（MPa）≥ | 80 | ||
4 | 粘接強(qiáng)度 | 無處理（MPa）≥ | 0.7 | ||
5 | 不透水性（0.3MPa，30min） | 不透水 | |||
6 | 抗?jié)B性（砂漿背水面）/MPa | 0.6 | |||
規(guī)格型號(hào)
20kg/桶，乙料30kg/件
儲(chǔ)存與運(yùn)輸
產(chǎn)品采用一般運(yùn)輸方式運(yùn)輸，運(yùn)輸與貯存時(shí)，不同類型、規(guī)格的產(chǎn)品應(yīng)分別堆放，不應(yīng)混雜，貯存溫度不應(yīng)高于40℃，也不低于0℃。運(yùn)輸時(shí)應(yīng)防凍、防止淋雨、暴曬、擠壓、碰撞保持包裝完好。產(chǎn)品貯存期1年。

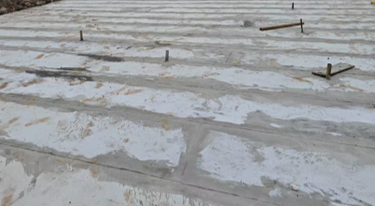

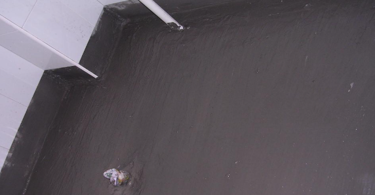

施工順序
清理修補(bǔ)基層→基層潤濕細(xì)部構(gòu)件節(jié)點(diǎn)處理→陰陽角部位附加層的施工→涂刷涂料→涂料質(zhì)量檢査→閉水試驗(yàn)。
施工要點(diǎn)
l 基層應(yīng)平整、堅(jiān)實(shí)、干凈、無浮灰和油污防水，陰陽角應(yīng)進(jìn)行加強(qiáng)處理。
l 施工前基層充分潤濕且不得有明水。
l 根據(jù)配比的要求將液料、水倒入攪拌桶中，在攪摔器不斷地?cái)嚢柘聦⒎哿系谷胪爸?，至少攪?分鐘，要攪拌均勻，星無粉粒漿狀:
l 施工時(shí)料要求薄涂多涂刷(不能少于三遍)。用滾刷或毛刷均勻地涂刷，不得露底，一般間隔8h及涂層固化不粘手后才能涂刷下一道工序，采用十字交叉的方法施工。
l 質(zhì)量檢查:涂料防水層不能有氣泡、分層、堵塞等現(xiàn)象。完全固化，不粘手、不起皮，角部和管根部位要干透。
l 閉水試驗(yàn):在防水層固化后，蓄水24h，水位要高于最高點(diǎn)2cm，以不滲漏為合格。
l 保護(hù)層施工:水試驗(yàn)合格后，才能進(jìn)行面層施工。
注意事項(xiàng)
l 施工環(huán)境溫度宜為5-35℃, 露天施工時(shí)雨天、雪天不得施工，四級(jí)風(fēng)以上時(shí)不宜施工。
l 拌制好的涂料，從加水時(shí)算起，宜在20min內(nèi)用完。在施工過程中應(yīng)不時(shí)攪拌混合料，不得向已經(jīng)混合好的涂料中另外加水。
l 涂層厚薄均勻， 不允許漏涂和露底，多遍涂刷時(shí)，應(yīng)交替變換涂刷方向。
l 涂層在施工養(yǎng)護(hù)期間不得損壞，否則需進(jìn)行修補(bǔ)。
